3D外観・輪郭検査

自動車ステアリングシャフト・ラック

自動車のステアリングシャフト・ラックを対象に、耐久・衝撃試験後の摩耗と構造異常を検査します。

3Dレーザー輪郭走査・回転と直線移動による取得

SCAN → RECONSTRUCT → INSPECT

外形から、三次元解析へ。

シャフトを回転、ラックを直線移動させ、3Dレーザー輪郭センサーで外形を取得します。

連続した輪郭を点群に統合し、歯形と外表面を三次元形状として再構成します。

点群から形状、距離、表面平坦度を解析し、摩耗と構造異常を確認します。

3Dレーザー輪郭センサーで外形を走査し、点群の再構成と解析により形状、距離、表面平坦度を確認します。

INSPECTION SCOPE

耐久・衝撃試験後のシャフトとラックの外形変化を確認します。

三次元点群から歯形と局所形状を解析し、距離を測定します。

表面形状と平坦度を解析し、異常箇所の確認を支援します。

PERFORMANCE & CONDITIONS

1秒未満の計時範囲は、走査・再構成・判定の工程と合わせて確認します。99%超の統計定義・サンプル数・対象欠陥はサンプル検証で定め、この割合は寸法測定の精度を表しません。

検査時間< 1s

検査判定指標> 99%

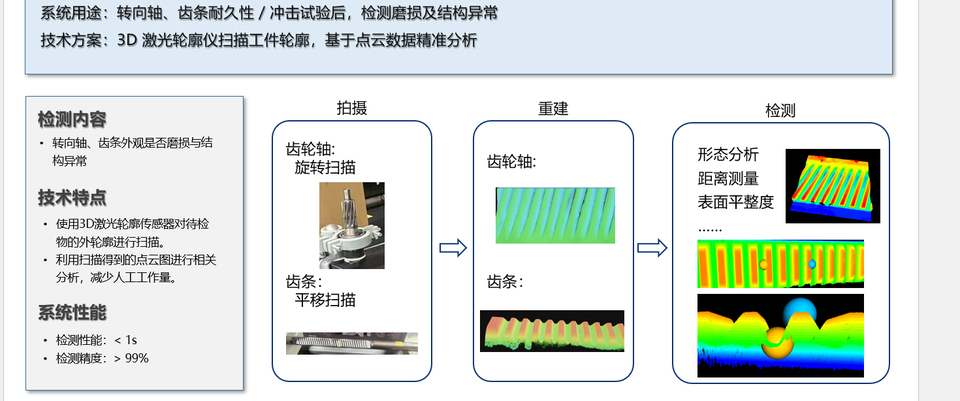

TECHNICAL REFERENCE

ACQUIRE

シャフト・回転走査

ラック・直線走査

RECONSTRUCT

シャフトの表面形状

ラックの三次元輪郭

ANALYZE

形状・表面平坦度

距離・局所形状

元の技術資料を見る
